石業(yè)新聞

國際新聞

工程招標(biāo)

石材展會(huì)

石材書籍

石材雙譯

行業(yè)精英

政策法規(guī)

石材市場

外貿(mào)常識

天然石材地面裂紋成因分析與處理建議

發(fā)布：世界石材網(wǎng) www.www.dechunwater.cn [ 發(fā)布時(shí)間 : 2025-05-06 ] 瀏覽次數(shù):

天然石材以其淡雅的色澤和豐富的紋理，在建筑與裝飾工程中得到了廣泛應(yīng)用。正確選擇并使用石材，不僅能展現(xiàn)其自然之美，還能提升建筑空間的品質(zhì)和品味。然而，盡管石材美觀大方，但在實(shí)際應(yīng)用過程中仍不可避免遇到一些問題，如石材地面上出現(xiàn)的裂紋現(xiàn)象。這里我們就一案例來對石材地面出現(xiàn)裂紋的情況和原因進(jìn)行了解分析。

1、案例場景商業(yè)廣場新鋪貼的地面石材出現(xiàn)裂紋

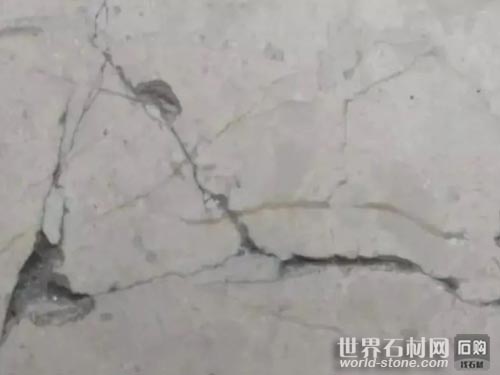

在南京的一處商業(yè)廣場，尚未正式營業(yè)的新鋪裝大理石地面就出現(xiàn)了板面破損及嚴(yán)重的裂紋和孔洞現(xiàn)象。這些裂紋形態(tài)各異，有的像蜘蛛網(wǎng)一樣錯(cuò)綜復(fù)雜，有的則呈現(xiàn)放射狀猶如雷雨前的閃電，甚至有些深裂紋內(nèi)部已開始變黑，極大地影響了石材的美觀度。

面對這樣的情況，很多人可能會(huì)疑惑：如此堅(jiān)固的石材質(zhì)地為何會(huì)輕易受損？實(shí)際上，石材并非堅(jiān)不可摧。如果在石材加工、運(yùn)輸或安裝等環(huán)節(jié)中未能采取適當(dāng)?shù)谋Ｗo(hù)措施，都可能導(dǎo)致石材表面出現(xiàn)損傷。例如，在切割過程中鋸切跑偏、缺乏背網(wǎng)或背膠保護(hù)、水源污染等因素均能加劇石材的破損程度。

2、天然大理石表面裂紋、破損成因
天然大理石表面出現(xiàn)裂紋或破損的原因可歸結(jié)為兩大方面：一是石材自身的結(jié)構(gòu)特性；二是人為因素（包括開采、加工、運(yùn)輸、安裝以及使用環(huán)境等）。

經(jīng)過現(xiàn)場勘查，該商業(yè)廣場石材破損的主要原因如下：
    天然石材本身縫合線豐富：天然石材中的花紋實(shí)際上是其縫合線（水線），這些區(qū)域是石材表面中最脆弱的部分，一旦受到外力擠壓或碰撞，容易導(dǎo)致隱形裂紋變?yōu)槊黠@的表面裂紋。
    石材養(yǎng)生時(shí)間不足導(dǎo)致空鼓現(xiàn)象：采用水泥濕貼法鋪設(shè)時(shí)，若水泥未得到充分固化即承受重壓，易引起石材變形或空鼓，進(jìn)一步造成裂紋。
    未規(guī)范進(jìn)行六面防護(hù)處理：由于石材吸水率較高且未涂刷防護(hù)劑，無法有效抵御外界污染，頻繁的干濕變化會(huì)加速裂紋惡化。

3、板面裂紋處理建議
對于表面出現(xiàn)裂紋或局部破損的情況，可以選用優(yōu)質(zhì)樹脂膠進(jìn)行修補(bǔ)以恢復(fù)石材外觀。對于嚴(yán)重?fù)p壞的石材，則建議更換符合要求的新石材。

在進(jìn)行石材表面修補(bǔ)時(shí)應(yīng)注意以下幾點(diǎn)：
    1）確保板面及裂隙干凈、干燥；
    2）使用具有良好粘接性、填補(bǔ)性和滲透性的膠體；
    3）保證膠體填充飽滿，避免塌陷；
   4） 完成防水處理，降低石材吸水率，提高耐污性和耐蝕性。

總之，天然大理石作為大自然賦予人類的寶貴資源，用戶建筑裝飾雖然美觀卻也需要妥善的護(hù)理。唯有如此，才能最大限度地發(fā)揮其裝飾價(jià)值，為建筑增添更多美感。

* 本信息真實(shí)性未經(jīng)證實(shí)，僅供您參考...
